Conceptos básicos para el análisis de circuitos

- marzo 05, 2019

Cómo leer el código de colores de los resistores. La codificación de 4 bandas Empezamos con la codificación de 4 bandas, la primera banda se reconoce porque es la más cercana al borde del cuerpo de la resistencia mientras que la cuarta banda (la tolerancia) está más separada respecto a las otras tres. Los colores posibles de la primera banda son 9 y cada uno corresponde a un número entre 0 (negro) y 9 (blanco) siguiendo el orden de los colores del arco iris (negro, marrón, rojo, naranja, amarillo, verde, azul, gris y blanco).

Conceptos básicos para el análisis de circuitos

- marzo 05, 2019

Resistencias (o resistores) en serie Las resistencias en serie son aquellas que están conectadas una después de la otra. El valor de la resistencia equivalente a las resistencias conectadas en serie es igual a la suma de los valores de cada una de ellas. Diagrama 2 En este caso la corriente que fluye por las resistencias es la misma en todas. Entonces: R ts (resistencia total serie) = R1 + R2 + R3 El valor de la corriente (Intensidad, en Amperios) en el circuito equivalente (ver el diagrama 2) es el mismo que en el circuito original y se calcula con la ley de Ohm . Una vez que se tiene el valor de la corriente que circula por el circuito, se pueden obtener las caídas de voltaje a través de cada una de las resistencias utilizando la ley de Ohm . - En R1 la caída de voltaje es V1 = I x R1 - En R2 la caída de voltaje es V2 = I x R2 - En R3 la caída de voltaje es V3 = I x R3 Resistencias (resistores) en paralelo Veíamos que en el circuito d

conceptos basicos para el analisis de circuitos

- marzo 05, 2019

Características Este tipo de circuitos tienen una conexión en paralelo, lo cual implica determinadas propiedades intrínsecas de este tipo de esquemas. A continuación se describen las principales características de los circuitos en paralelo: Los terminales de los elementos se conectan en paralelo Tal como su nombre lo indica, las conexiones de todos los receptores coinciden en sus terminales de entrada y de salida. Esto significa que los bornes positivos están conectados entre sí, al igual que los bornes negativos. El voltaje es el mismo entre todos los terminales en paralelo Todos los componentes del circuito que están conectados en paralelo están sometidos al mismo nivel de tensión. Es decir, el voltaje entre nodos verticales siempre es el mismo. De este modo, la ecuación que expresa esta característica es la siguiente: Facebook Twitter Pinterest Al conectar baterías o pilas en paralelo, estas mantienen el mismo nivel de tensión entre nodos

Conceptos básicos para el análisis de circuitos

- marzo 05, 2019

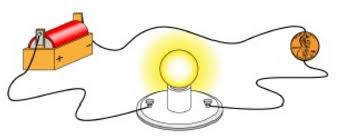

caracteristicas de un circuito en serie Un circuito en serie es aquel en el cual la conexión de los elementos se realiza uno seguido del otro; es decir, en secuencia. En estos circuitos la corriente eléctrica circula a través de un único camino, desde la fuente generadora de energía hacia los componentes que constituyen el ensamblaje (resistencia, condensadores, inductores, interruptores, etc.). Características Los circuitos en serie tienen una conexión general en secuencia. Esto les concede ciertas especificaciones técnicas, las cuales se detallan a continuación: Los terminales de los elementos se conectan sucesivamente El terminal de salida de un elemento (negativo) se une al terminal de entrada delsiguiente componente (positivo). El voltaje total es igual a la suma de los voltajes de los elementos individuales En caso de que se cuente con solo una fuente de voltaje, entonces la tensión aplicada al sistema será igual a la suma de las caídas de tensión en cada

Montaje de circuitos en protoboard

- febrero 12, 2019

Montaje de circuitos en protoboard Un protoboard es una herramienta bastante útil para probar circuitos, ahorrando costos y daños a los componentes. A diferencia de los circuitos en baquelita, nos permite realizar cambios fácilmente, sin tener que desoldar componentes. Las filas 1, 2, 3 y 4 son independientes entre ellas. Comúnmente estas filas son utilizadas para introducir la alimentación de corriente, y de ahí energizar los otros componentes. Componentes
